จุดเด่นและรายละเอียด
1. ด้านหน้าและด้านหลังพร้อมระบบจดจำกล้องบินความเร็วสูงรุ่นที่สี่ 2 ตัว เซ็นเซอร์ US ON เลนส์อุตสาหกรรม 28 มม. สำหรับการบินช็อตและการจดจำความแม่นยำสูง
2. 8 หัวพร้อมระบบควบคุมลูปปิดเต็มที่- รองรับการรับส่วนประกอบพร้อมกันด้วยความเร็วสูงสุด 20,000CPH
3. การสอบเทียบความสูงของหัวฉีดอัตโนมัติ สามารถใช้กำลังคนได้อย่างมีประสิทธิภาพ
4. การวัดแรงดันอากาศของหัวฉีดเพื่อปรับปรุงเสถียรภาพในการทำงานและขจัดอุปสรรค
5. เพิ่มความสะดวกในการรีไซเคิลวัสดุด้วยการเพิ่มถังขยะ
เครื่องป้อนเทป 6. 80 เพื่อเพิ่มจำนวนความสามารถในการป้อนพร้อมกัน
พารามิเตอร์เครื่อง NeoDen N10P SMT
| ข้อมูลจำเพาะพื้นฐาน | รุ่น : NeoDen N10P |
| จำนวนหัว:8 | |
| ระบบขับเคลื่อน: Panasonic A6 750เซอร์โวมอเตอร์ | |
| วิธีการขับเคลื่อน: WON Linear Guide / THK Grinding-บอลสกรูเกรด C5-2040 | |
| การตอบสนองการเคลื่อนไหว: SPM/IBG Magnetic Linear Encoder | |
| พารามิเตอร์ประสิทธิภาพ | สูงสุด ความเร็วของตำแหน่ง:20,000 ซีพีเอช |
| ความแม่นยำของตำแหน่ง:±0.01 มม | |
| ระบบควบคุม: ปิดสนิท-ระบบควบคุมลูป | |
| ระบบวิชันซิสเต็ม: กล้อง Dual Mark + กล้องบินด้านหน้า + กล้อง IC | |
| ช่วงส่วนประกอบ | นาที. ขนาดส่วนประกอบ:0201 |
| สูงสุด ขนาดส่วนประกอบ:40 * 40 มม | |
| สูงสุด ความสูงของส่วนประกอบ:16 มม | |
| ช่วงส่วนประกอบกล้องบิน:0201 - 22 × 22 มม | |
| กล้องไอซีสูงสุด ขนาดการรับรู้:50 มม. × 50 มม | |
| ระบบการให้อาหาร | ความจุตัวป้อนเทป:80 (ทั้งหมด 8 มม.) |
| จำนวนถาด IC:10 | |
| เครื่องเปลี่ยนหัวฉีดอัตโนมัติ:ตำแหน่งหัวฉีด 39 ตำแหน่ง | |
| ขนาดที่ใช้งานได้ของ PCB | ขนาด PCB สูงสุด (ไม่มีถาด IC):450 มม. × 1500 มม |
| ขนาด PCB สูงสุด (พร้อมถาด IC):395 มม. × 1500 มม | |
| ความหนาของ PCB:0.2 - 3.5 มม | |
| ฮาร์ดแวร์และพาวเวอร์ซัพพลาย | ขนาดเครื่อง:1289 × 1254 × 1386 มม |
| น้ำหนักสุทธิ:1,000 กก | |
| กำลังไฟ:600W | |
| ความต้องการพลังงานไฟฟ้า: เฟสเดียว-, 220V/110V, 50Hz/60Hz | |
| แรงดันอากาศ:0.6 เมกะปาสคาล - 0.8 เมกะปาสคาล | |
| อัตราการไหลของอากาศ:37 ลิตร/นาที |
วิดีโอ NeoDen n10P
บรรจุภัณฑ์และการจัดส่ง
บรรจุภัณฑ์:
ชิ้นเดียวในกล่องไม้เดียว
ปริมาณที่เหมาะสมกับกล่องไม้ส่งออก
อุปกรณ์บรรจุอื่น ๆ ตามปกติ
มีบรรจุภัณฑ์ที่ลูกค้าต้องการ
การส่งสินค้า:ทางอากาศทางทะเลหรือทางด่วน
เวลาจัดส่ง:ประมาณ 15 ~ 30 วันหลังจากรายละเอียดการสั่งซื้อและยืนยันการผลิต
การตรวจสอบรายเดือน
|
รายการ |
การตรวจสอบโดยละเอียด |
|
แกน X/Y |
ตรวจสอบให้แน่ใจว่าไม่มีเสียงรบกวนที่ผิดปกติในขณะที่หัวตำแหน่งเคลื่อนที่ |
|
มอเตอร์เอ็กซ์/วาย |
ตรวจสอบให้แน่ใจว่ามอเตอร์ X/Y ไม่มีความร้อนสูงเกินไป |
|
หัวฉีด |
ตรวจสอบว่าหัวฉีดทั้งหมดดีหรือไม่โดยไม่โค้งงอและพื้นผิวหัวฉีดอยู่ในแนวนอน |
|
ท่อลม |
ตรวจสอบการเชื่อมต่อระหว่างท่อลมกับตัวเครื่อง ตรวจดูให้แน่ใจว่าท่ออยู่ในสภาพดีโดยไม่สึกหรอหรือมีอากาศรั่ว |
|
สเต็ปมอเตอร์ |
ตรวจสอบว่ามีสิ่งสกปรกบนสเต็ปมอเตอร์ สายพานซิงโครนัส ล้อซิงโครนัสหรือไม่ ตรวจสอบให้แน่ใจว่ามอเตอร์แกน Z- สามารถขึ้น ลง และหมุนได้อย่างราบรื่น |
|
มอเตอร์แกน Z- |
ตรวจสอบว่าหัวตำแหน่งสามารถขึ้นลงได้อย่างราบรื่นหรือไม่ ใช้นิ้วของคุณดันหัวฉีดเพื่อตรวจสอบว่าเคลื่อนได้อย่างราบรื่นหรือไม่ ให้หัวหัวฉีดแต่ละอันขึ้นและลงเกินช่วงปกติ |
|
แรงดันสุญญากาศ |
ตรวจสอบแรงดันสุญญากาศของหัวฉีดทั้งหมด หากผิดปกติกรุณาทำความสะอาดหัวฉีด |
|
แรงกดดันเชิงบวก |
ตรวจสอบว่าแรงดันบวกเป็นปกติหรือไม่ |
|
แกนแสง |
ตรวจสอบว่ามีปกคลุมช่วงค่ำหรือไม่ โปรดรักษาความสะอาดและหล่อลื่น |
|
ปุ่มการทำงาน |
ตรวจสอบแต่ละปุ่มเพื่อให้แน่ใจว่าปุ่มทำงานได้ดี- |
|
ตัวเชื่อมต่อ |
ตรวจสอบว่า-เชื่อมต่อท่อลมและขั้วต่ออากาศได้ดีหรือไม่ |
|
บล็อกแคลมป์ PCB |
ตรวจสอบรูปแบบการสึกหรอ |

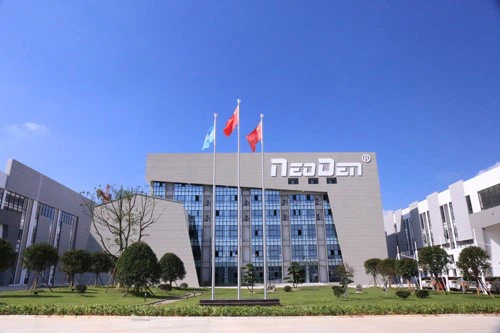

โรงงานนีโอเดน
ประวัติบริษัท
Zhejiang NeoDen Technology Co., Ltd. ผลิตและส่งออกเครื่องคัดแยกและวางขนาดเล็กต่างๆ ตั้งแต่ปี 2010 การใช้ประโยชน์จาก R&D ที่มีประสบการณ์มากมายของเราเอง การผลิตที่ได้รับการฝึกอบรมมาเป็นอย่างดี NeoDen ได้รับชื่อเสียงอย่างมากจากลูกค้าทั่วโลก
ในระบบนิเวศทั่วโลกของเรา เราร่วมมือกับพันธมิตรที่ดีที่สุดของเราเพื่อส่งมอบสิ่งที่มากขึ้นบริการปิดการขาย การสนับสนุนด้านเทคนิคอย่างมืออาชีพและมีประสิทธิภาพ
เราเชื่อว่าผู้คนและหุ้นส่วนที่ยอดเยี่ยมทำให้ NeoDen เป็นบริษัทที่ยอดเยี่ยม และความมุ่งมั่นของเราในด้านนวัตกรรม ความหลากหลาย และความยั่งยืนทำให้มั่นใจได้ว่าผู้ที่ชื่นชอบงานอดิเรกทุกคนจะสามารถเข้าถึงระบบอัตโนมัติ SMT ได้จากทุกที่
ด้วยการปรากฏตัวทั่วโลกในกว่า 130 ประเทศ ประสิทธิภาพที่ยอดเยี่ยม ความแม่นยำสูง และความน่าเชื่อถือของเครื่องจักร NeoDen PNP ทำให้เครื่องเหล่านี้สมบูรณ์แบบสำหรับการวิจัยและพัฒนา การสร้างต้นแบบระดับมืออาชีพ และการผลิตจำนวนน้อยถึงขนาดกลาง เราให้บริการโซลูชั่นระดับมืออาชีพสำหรับอุปกรณ์ SMT แบบครบวงจร
