จุดเด่นและรายละเอียด
1. ระบบการมองเห็นคู่ (กล้องมองขึ้น-และลง-) ซึ่งติดตั้งกล้อง CCD อุตสาหกรรมความเร็วสูงสามารถช่วยระบุและปรับเทียบองค์ประกอบการหยิบทั้งสี่ในคราวเดียว มีความแม่นยำในการจัดวางตั้งแต่ 0201 ถึง BGA ที่ได้รับการปรับปรุงอย่างมาก
4. หัวยึดที่ออกแบบใหม่ซึ่งใช้วิธีเชื่อมต่อแบบแขวน สมมาตรเต็มที่ และมีระดับสูง เพื่อให้แน่ใจว่าสามารถติดตั้งส่วนประกอบต่างๆ ในพื้นที่ที่สูงขึ้น อ่อนโยนยิ่งขึ้น และแม่นยำยิ่งขึ้น
5. รองรับการอัปเกรดระบบจากระยะไกล NeoDen จะให้บริการด้านเทคนิคและการอัปเกรดระบบตลอดชีวิต-ยาวนาน
เครื่องป้อนอิเล็กทรอนิกส์
ระบบรางคู่แบบออนไลน์-
หัวฉีดความแม่นยำสูงสี่อัน

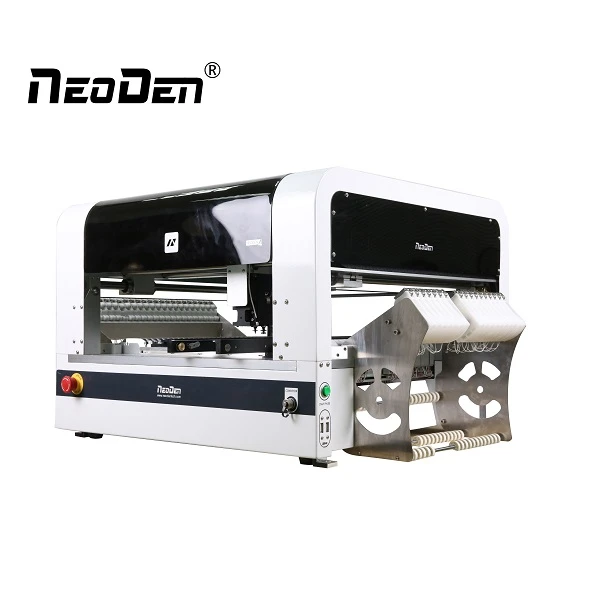

พารามิเตอร์เครื่องติดพื้นผิว NeoDen4
| ข้อมูลจำเพาะพื้นฐาน | แบบอย่าง:นีโอเดน4 |
| โครงสร้างเครื่อง: โครงสำหรับตั้งสิ่งของเดี่ยวพร้อม4 หัว | |
| พารามิเตอร์ประสิทธิภาพ | อัตราตำแหน่ง (การมองเห็นปิด):5,000 ซีพีเอช |
| อัตราตำแหน่ง (วิสัยทัศน์เปิด):4,000 ซีพีเอช | |
| วิธีการจัดตำแหน่ง: การมองเห็นระยะ | |
| ความแม่นยำของตำแหน่ง:±0.02 มม | |
| X-Y ความสามารถในการทำซ้ำ:±0.02 มม | |
| การหมุน:±180 องศา | |
| ช่วงส่วนประกอบ | ขนาดส่วนประกอบขั้นต่ำ:0201 |
| ขนาดส่วนประกอบสูงสุด:32*32 มม | |
| ความสูงของส่วนประกอบสูงสุด:5 มม | |
| ระบบการให้อาหาร | ตัวป้อนเทป:48 ชิ้น (ทั้งหมด 8 มม.) |
| เครื่องป้อนการสั่นสะเทือน:5 ชิ้น | |
| ตัวป้อนถาด:5 ชิ้น | |
| ขนาดที่เข้ากันได้กับ PCB | ขนาดสูงสุด:280 x 1500 มม |
| ขนาดกระดานพร้อมถาดวาฟเฟิล 1 ถาด:140 x 1500มม | |
| รางอัตโนมัติ:1.5 เมตร | |
| ขนาดที่ใช้งานได้ของ PCB | ขนาดสูงสุด:310 x 1500 มม |
| ขนาดบอร์ดพร้อมถาดที่เปิดใช้งาน:140 x 1500 มม |
วิดีโอเครื่อง NeoDen4 SMT
บริการของเรา
1. ความรู้ที่ดีเกี่ยวกับตลาดที่แตกต่างกันสามารถตอบสนองความต้องการพิเศษได้
2. ผู้ผลิตจริงที่มีโรงงานของเราเองตั้งอยู่ในหูโจวประเทศจีน
3. ทีมงานด้านเทคนิคมืออาชีพที่แข็งแกร่งรับประกันว่าจะผลิตผลิตภัณฑ์คุณภาพสูง
4. ระบบควบคุมต้นทุนพิเศษช่วยให้มั่นใจได้ว่าจะได้ราคาที่ดีที่สุด
5. ประสบการณ์อันยาวนานในพื้นที่ SMT
6. ให้คำแนะนำผลิตภัณฑ์ วิดีโอสอนการใช้งาน YouTube ช่างเทคนิคหลังการขายที่มีประสบการณ์- บริการออนไลน์ตลอด 24 ชั่วโมง
ด้วยโรงงานของเราเองและประสบการณ์มากกว่า 10 ปีในอุตสาหกรรม SMT เราสามารถจัดหาผลิตภัณฑ์{1}}ที่คุ้มค่าที่สุดแก่ลูกค้าได้
คำถามที่พบบ่อย
ไตรมาสที่ 1 NeoDen4 รองรับตัวป้อนจำนวนเท่าใด
NeoDen4 รองรับได้ถึง:
- เครื่องป้อนม้วนเทปขนาด 48 × 8 มม
- 5 ×เครื่องป้อนแบบสั่น
- 5 × ตัวป้อนถาด IC
การกำหนดค่าตัวป้อนที่ยืดหยุ่นนี้ทำให้ผู้ใช้สามารถเตรียมส่วนประกอบประเภทต่างๆ สำหรับแอปพลิเคชันการประกอบ PCB แบบผสมสูง-
(หมายเหตุ: 48 คือความจุสูงสุดเมื่อใช้ตัวป้อนเทปขนาด 8 มม. ทั้งหมด การผสมตัวป้อนที่มีความกว้างกว่า เช่น 12 มม. 16 มม. หรือ 24 มม. จะช่วยลดจำนวนช่องตัวป้อนที่มีอยู่ทั้งหมด)
ไตรมาสที่ 2 NeoDen4 รองรับตัวป้อนประเภทใดบ้าง
NeoDen4 รองรับตัวเลือกตัวป้อนหลายตัว รวมถึง:
- เครื่องป้อนม้วนเทปอิเล็กทรอนิกส์
- เครื่องป้อนแบบสั่น
- เครื่องป้อนถาด IC
การกำหนดค่าตัวป้อนที่แตกต่างกันเหล่านี้ทำให้ NeoDen4 สามารถจัดการวิธีการบรรจุส่วนประกอบต่างๆ ที่ใช้ในการผลิต SMT ได้
ไตรมาสที่ 3 NeoDen4 ใช้เครื่องป้อนอิเล็กทรอนิกส์หรือไม่
ใช่.
NeoDen4 รองรับเครื่องป้อนอิเล็กทรอนิกส์ที่มีความสามารถในการแก้ไขข้อผิดพลาดในการป้อน
การออกแบบตัวป้อนอิเล็กทรอนิกส์ช่วยปรับปรุงความเสถียรในการป้อนและลดข้อผิดพลาดในการป้อนส่วนประกอบระหว่างการจัดวางอัตโนมัติ
ไตรมาสที่ 4 เครื่องป้อนอิเล็กทรอนิกส์ NeoDen4 ช่วยปรับปรุงเสถียรภาพในการผลิตได้อย่างไร
เครื่องป้อนอิเล็กทรอนิกส์ NeoDen4 มีฟังก์ชันแก้ไขข้อผิดพลาดในการป้อนเพื่อปรับปรุงความน่าเชื่อถือในการป้อนส่วนประกอบ
การป้อนที่เสถียรเป็นสิ่งสำคัญสำหรับการดำเนินการ SMT อย่างต่อเนื่อง เนื่องจากการส่งมอบส่วนประกอบที่แม่นยำส่งผลโดยตรงต่อความสำเร็จในการรับและความสม่ำเสมอในการจัดวาง
คำถามที่ 5 NeoDen4 สามารถใช้ส่วนประกอบม้วนเทปได้หรือไม่
ใช่.
NeoDen4 รองรับเครื่องป้อนม้วนเทปและสามารถรองรับส่วนประกอบ SMT มาตรฐานที่รวมอยู่ในบรรจุภัณฑ์เทปและม้วนได้
เครื่องรองรับเครื่องป้อนม้วนเทปขนาดสูงสุด 48 × 8 มม. ทำให้เหมาะสำหรับการประกอบ PCB ที่มีส่วนประกอบแบบพาสซีฟและ IC หลายชิ้น
(หมายเหตุ: 48 คือความจุสูงสุดเมื่อใช้ตัวป้อนเทปขนาด 8 มม. ทั้งหมด การผสมตัวป้อนที่มีความกว้างกว่า เช่น 12 มม. 16 มม. หรือ 24 มม. จะช่วยลดจำนวนช่องตัวป้อนที่มีอยู่ทั้งหมด)
